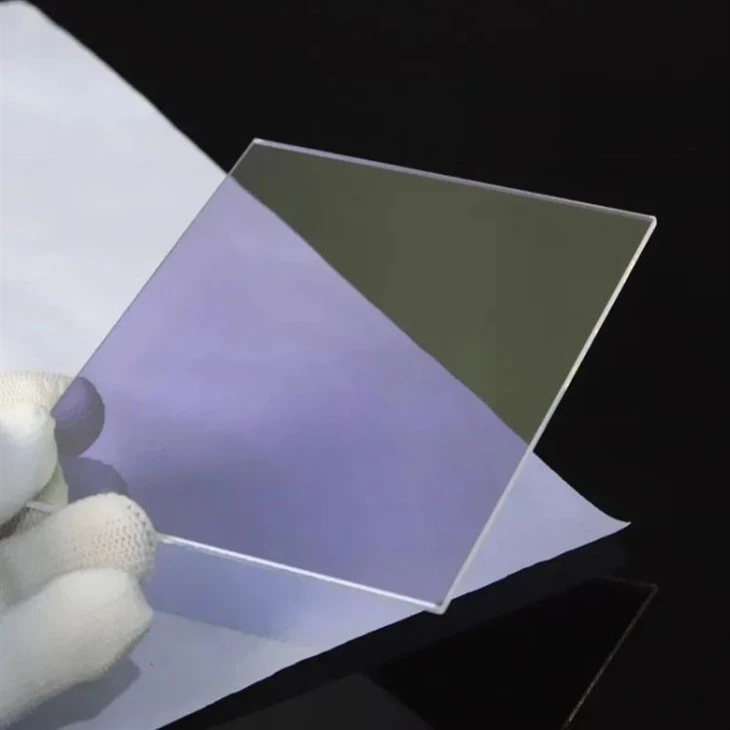

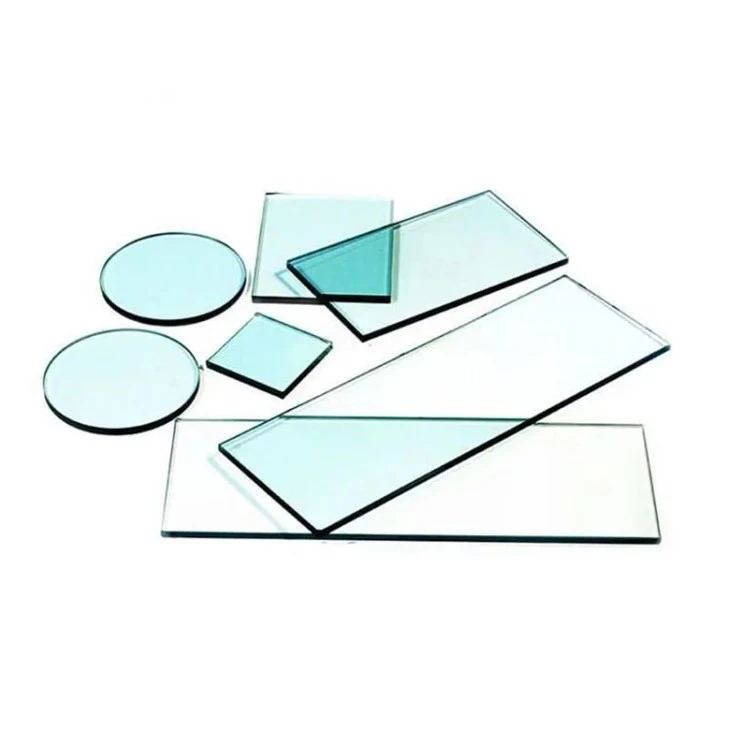

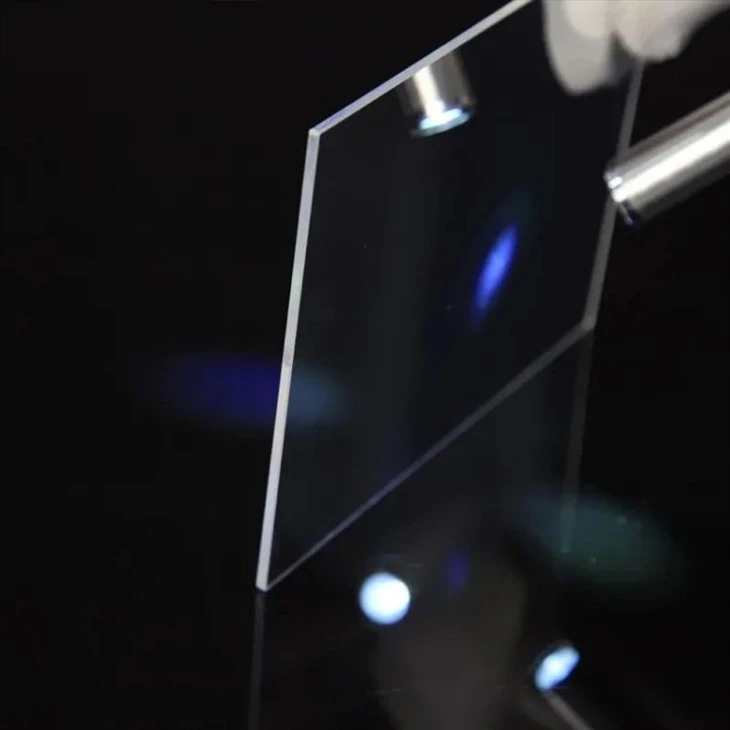

इंटरफेरोमेट्री बीम्सप्लिटर्स के लिए बीम स्प्लिटर मिरर

एक बीम फाड़नेवाला दर्पण एक ऑप्टिकल डिवाइस है जो एक घटना प्रकाश किरण को दो या दो से अधिक अलग-अलग बीमों में अलग करता है। बीम स्प्लिटर्स आमतौर पर प्रकाश की एक किरण को परावर्तित और प्रसारित घटकों में विभाजित करने के लिए आधा चांदी के दर्पण या अन्य अर्ध-पारदर्शी सामग्री का उपयोग करते हैं, जिनमें से प्रत्येक में प्रकाश ऊर्जा का एक हिस्सा होता है। कुछ विशिष्ट अनुप्रयोगों में इंटरफेरोमेट्री, प्रतिदीप्ति माइक्रोस्कोपी, स्पेक्ट्रोस्कोपी और ओसीटी इमेजिंग शामिल हैं।



हम बीम स्प्लिटर्स प्रदान करते हैं जो आपके आवेदन की जरूरतों के लिए प्रकाश वितरण को अनुकूलित करने के लिए 50/50 से 95/5 तक किसी भी विभाजन अनुपात को प्राप्त कर सकते हैं। हमारे गैर-ध्रुवीकरण बीम स्प्लिटर्स में निकट-इन्फ्रारेड रेंज ऑपरेशन के लिए पूर्ण दृश्य के लिए व्यापक वर्णक्रमीय कोटिंग्स हैं, जबकि अल्ट्रा-ब्रॉडबैंड और ध्रुवीकरण बीम स्प्लिटर्स अधिक विशिष्ट उपयोगों के लिए भी उपलब्ध हैं। हम प्रत्येक बीम स्प्लिटर को आपकी आवश्यकताओं के अनुसार अनुकूलित करने में गर्व महसूस करते हैं, चाहे वह मानक प्लेट बीम स्प्लिटर हो या अधिक जटिल डिजाइन। हमारे एप्लिकेशन इंजीनियर इष्टतम समाधान निर्दिष्ट करने के लिए आपकी टीम के साथ काम करते हैं, और हम ग्राहकों के साथ भरोसेमंद दीर्घकालिक साझेदारी बनाते हैं।



हम आपके इंटरफेरोमीटर, लेजर सिस्टम, माइक्रोस्कोप, या अन्य सटीक उपकरण के लिए बीम्सप्लिटर समाधान का अनुकूलन कैसे कर सकते हैं, इस पर चर्चा करने के लिए कृपया हमसे आज ही संपर्क करें। हम उच्च गुणवत्ता वाले ऑप्टिकल घटकों के आपके विश्वसनीय आपूर्तिकर्ता बनने की आशा करते हैं।



विशेषताएँ

- सटीक विभाजन अनुपात

- टिंट-फ्री/कलर न्यूट्रल/ ऑप्टिकली क्लियर

- कम ऑप्टिकल नुकसान

- समान बीम विचलन

- उच्च क्षति दहलीज

- न्यूनतम वेवफ्रंट विरूपण



पैरामीटर

प्रोडक्ट का नाम	बीम स्प्लिटर मिरर
सब्सट्रेट	B270 या कस्टम
सीडब्ल्यूएल	400-700एनएम
एओआई	45 डिग्री
आयाम	15*15*1.2 या रिवाज
व्यास सहिष्णुता	±0.1मिमी
मोटाई	1.2 मिमी ± 0 .1 मिमी
संचरण	70 प्रतिशत
चिंतनशील	30 प्रतिशत
सतही गुणवत्ता	60/40
समानता	<1 arc min
सतह की सटीकता	λ/4 @632.8nm





स्पेक्ट्रम संचरण वक्र



अनुप्रयोग

बीम्सप्लिटर दर्पण कई अनुप्रयोगों को सक्षम करते हैं जिन्हें प्रकाश को अलग करने, हेरफेर करने, पुनः बनाने और मापने की आवश्यकता होती है। वे ऑप्टिकल पथ और संकेतों को नियंत्रित करने के लिए एक मूलभूत घटक हैं। इंटरफेरोमेट्री, स्पेक्ट्रोस्कोपी और ऑप्टिकल स्विचिंग जैसे सिद्धांत कार्य करने के लिए बीमस्प्लिटर पर निर्भर करते हैं।

- इंटरफेरोमेट्री

- ऑप्टिकल माइक्रोस्कोपी

- स्पेक्ट्रोस्कोपी

- लेजर अनुप्रयोग

- ऑप्टिकल इमेजिंग

- फाइबर ऑप्टिक्स

- मेट्रोलॉजी



कौन से प्रकाशीय उपकरण प्रकाश को दूर-दूर तक फैलाते हैं?

हमारे द्वारा पेश किए गए बीम स्प्लिटर मिरर के अलावा, इसके घटक तरंग दैर्ध्य में प्रकाश को फैलाने या फैलाने के लिए कई अन्य ऑप्टिकल उपकरणों का उपयोग किया जाता है। कुछ विशिष्ट प्रकाश फैलाने वाले उपकरणों में शामिल हैं:



• प्रिज्म - जब सफेद प्रकाश एक प्रिज्म में प्रवेश करता है, तो विभिन्न रंगों के लिए अपवर्तक सूचकांक में अंतर के कारण तरंग दैर्ध्य अलग हो जाते हैं। छोटी तरंग दैर्ध्य (नीला) लंबी तरंग दैर्ध्य (लाल) से अधिक मुड़ी हुई होती है। इसके परिणामस्वरूप प्रकाश की किरण दृश्यमान स्पेक्ट्रम में फैल जाती है। फैलाने वाले प्रिज्म का उपयोग स्पेक्ट्रोमीटर और स्पेक्ट्रोफोटोमीटर जैसे उपकरणों में किया जाता है।



• विवर्तन झंझरी - एक विवर्तन झंझरी में हजारों बारीकी से दूरी वाले स्लिट या खांचे होते हैं जो अलग-अलग कोणों पर प्रकाश की विभिन्न तरंग दैर्ध्य को विवर्तित करते हैं। छोटी तरंग दैर्ध्य लंबी तरंग दैर्ध्य से अधिक फैलती है, प्रकाश को स्पेक्ट्रम में फैलाती है। विवर्तन झंझरी तरंग दैर्ध्य और तीव्रता को मापने के लिए स्पेक्ट्रोमीटर और अन्य उपकरणों का एक महत्वपूर्ण घटक है।



• अपवर्तक लेंस - विभिन्न तरंग दैर्ध्य के लिए अपवर्तन में अंतर के कारण उत्तल लेंस सफेद प्रकाश को थोड़ा तितर-बितर कर देते हैं। जबकि एक प्रिज्म से कम, प्रभाव मापने योग्य होता है और कुछ स्पेक्ट्रोमीटर डिज़ाइनों में उपयोग किया जाता है। एक लेंस प्रत्येक तरंग दैर्ध्य को थोड़ा अलग बिंदु पर केंद्रित करता है, जिसके परिणामस्वरूप कुछ हद तक प्रकाश फैलाव होता है। दो पतले उत्तल लेंस, जिन्हें लेंस द्विक के रूप में जाना जाता है, वितरण को बढ़ाते हैं।



• परावर्तक विवर्तन झंझरी - कुछ झंझरी संचरण के बजाय प्रतिबिंब का उपयोग करते हैं, खांचे या स्लिट्स को एक प्रतिबिंबित सतह में उकेरा जाता है। वे समान रूप से ट्रांसमिसिव झंझरी के लिए काम करते हैं लेकिन अधिक कॉम्पैक्ट डिजाइनों में उच्च फैलाव प्राप्त कर सकते हैं। उच्च-रिज़ॉल्यूशन वाले स्पेक्ट्रोमीटर में परावर्तक झंझरी पाई जाती है।



• ग्रिज्म - एक ग्रिज्म एक प्रिज्म और ग्रेटिंग को एक एकल ऑप्टिकल तत्व में जोड़ता है, जिसे प्रकाश पथ को दृढ़ता से विचलित किए बिना फैलाव प्रदान करने के लिए डिज़ाइन किया गया है। एक या अधिक प्रिज्म सतहों पर झंझरी वितरण को बढ़ाती है जबकि प्रिज्म बिखरी हुई रोशनी को इनपुट के समान आउटपुट दिशा में फिर से संरेखित करता है। ग्रिस्म अत्यधिक लंबे ऑप्टिकल पथ के बिना फैलाव की अनुमति देता है।



• एशेल ग्रेटिंग - एक एशेल ग्रेटिंग कई स्पेक्ट्रम ऑर्डर को ओवरलैप करने के लिए मोटे, तीव्र कोण वाले पीस का उपयोग करता है। यह एकल-क्रम विवर्तन झंझरी की तुलना में उच्च रिज़ॉल्यूशन और फैलाव प्रदान करता है। Echelle gratings उच्च-निष्पादन खगोलीय स्पेक्ट्रोमीटर में विशिष्ट हैं।
