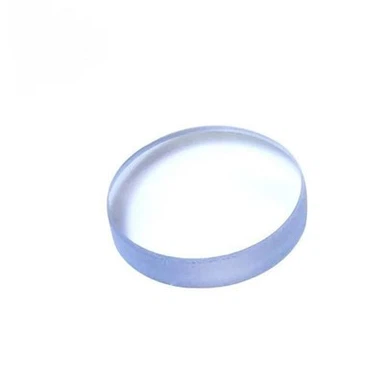

बीम फोकसिंग के लिए प्लेनो उत्तल लेंस

समतल उत्तल लेंस सरल होता है, जिसमें एक सपाट (प्लानो) सतह और एक उत्तल (बाहर की ओर घुमावदार) सतह होती है। उत्तल सतह लेंस को प्रकाश को अभिसरण और फोकस करने का कारण बनती है, जिससे विभिन्न अनुप्रयोगों की अनुमति मिलती है जहां सकारात्मक लेंस शक्ति और ध्यान केंद्रित करने की क्षमता की आवश्यकता होती है। उनके कम विपथन, स्थायित्व और कम लागत उन्हें कई ऑप्टिकल उद्देश्यों के लिए उपयोगी बनाती है, खासकर कम लेंस शक्तियों पर। जहां भी प्रत्यक्ष प्रकाश केंद्रित करने और आवर्धन की आवश्यकता होती है, वे एक सरल, सस्ता समाधान प्रदान करते हैं।



हम नियंत्रित प्रकाश फोकसिंग और आवर्धन की आवश्यकता वाले कई अनुप्रयोगों के लिए उच्च-सटीक प्लानो-उत्तल लेंस प्रदान करते हैं। हमारे लेंस विचार डिजाइन, प्रीमियम सामग्री और विश्व स्तरीय निर्माण तकनीकों के माध्यम से अद्वितीय ऑप्टिकल प्रदर्शन प्रदान करते हैं। हमारी बारीकी से पॉलिश की गई उत्तल सतहें विशिष्ट डायोप्ट्रिक शक्ति प्रदान करती हैं, जो चरम तीक्ष्णता और स्पष्टता के लिए प्रकाश को सख्ती से केंद्रित करती हैं। कठोर मानक उच्च लेंस शक्तियों पर भी विपथन को कम करते हैं, विरूपण से मुक्त सटीक रूप से संवर्धित या आवर्धित छवियों को सुनिश्चित करते हैं। सकारात्मक ऑप्टिकल शक्ति और एक अच्छी तरह से सही फ़ोकसिंग लेंस की आवश्यकता वाले किसी भी एप्लिकेशन के लिए, हमारे प्लानो-उत्तल लेंस इष्टतम प्रदर्शन, अनुकूलन और मूल्य प्रदान करते हैं। उद्योग के नेता की गुणवत्ता और विशेषज्ञता के लिए अपने ऑप्टिकल सिस्टम को सौंपें। अपनी आवश्यकताओं पर चर्चा करने के लिए कृपया हमसे आज ही संपर्क करें -- हम ऐसे लेंस बनाते हैं जो आपके डिजाइनों को कारगर बनाते हैं।



विशेषताएँ

- उच्च ऑप्टिकल गुणवत्ता

- सटीक वक्रता

- कम सतह अनियमितता

- सटीक केंद्र मोटाई

- लो वेज एंगल

- मजबूत यांत्रिक डिजाइन

- विरोधी प्रतिबिंब कोटिंग



पैरामीटर

प्रोडक्ट का नाम	प्लेनो-उत्तल लेंस
वक्रता की त्रिज्या (उत्तल सतह)	50 मिमी या कस्टम प्लस /- 1-5 प्रतिशत
केंद्र की मोटाई	5 मिमी या कस्टम प्लस /- 1-5 प्रतिशत
व्यास	25.4 मिमी या कस्टम प्लस /- 0.5 मिमी
कील कोण	<30 arc minutes
सतह अनियमितता (उत्तल सतह)	<λ 4="" @="" specific="">
भूतल अनियमितता (प्लानो सतह)	<λ 10="" @specific="">
सतही गुणवत्ता	80-20 स्क्रैच-डिग या बेहतर
सामग्री	फ्यूज्ड सिलिका या कस्टम
एपर्चर साफ़ करें	>लेंस व्यास का 90 प्रतिशत



स्पेक्ट्रम संचरण वक्र



अनुप्रयोग

प्लानो-उत्तल लेंस के महत्वपूर्ण अनुप्रयोग उनकी मजबूत सकारात्मक शक्ति और प्रकाश को तेजी से अभिसरण करने और लेंस के सामने आभासी छवियां बनाने की क्षमता का उपयोग करते हैं। उनकी उच्च शक्ति लेकिन सरल-सतह डिजाइन कई अनुप्रयोगों के लिए हल्के, कम लागत वाले प्रकाशिकी प्रदान करता है।

- दृष्टि सुधार

- बीम फोकसिंग

- आवर्धन

- सकारात्मक लेंस संतुलन

- छवि प्रक्षेपण

- Collimated प्रकाश समायोजन



उत्तल और समतल-उत्तल में क्या अंतर है?

उत्तल लेंस और समतल उत्तल लेंस के बीच मुख्य अंतर हैं:

1. सतहों की वक्रता:

- उत्तल लेंस में दो उत्तल, घुमावदार सतहें होती हैं। दोनों सतहें गोलाकार और बाहर की ओर वक्र हैं।

- एक समतल-उत्तल लेंस की एक सपाट (प्लानो) सतह और एक उत्तल, घुमावदार सतह होती है। घुमावदार सतह गोलाकार होती है और बाहर की ओर मुड़ी होती है, जबकि सपाट सतह समतल और समानांतर होती है।



2. ध्यान केंद्रित करने की शक्ति:

- एक उत्तल लेंस में उच्च ध्यान केंद्रित करने की शक्ति होती है क्योंकि दोनों सतहें प्रकाश के अपवर्तन और ध्यान केंद्रित करने में योगदान करती हैं। यह कम फोकल लम्बाई प्राप्त कर सकता है।

- समतल-उत्तल लेंस की फोकस करने की शक्ति थोड़ी कम होती है क्योंकि केवल उत्तल सतह ही अपवर्तन में योगदान करती है। समान फोकल लंबाई और लेंस सामग्री के लिए, एक प्लानो-उत्तल लेंस में उत्तल लेंस की तुलना में अधिक दृढ़ता से घुमावदार सतह होनी चाहिए।



3. विपथन:

- एक उत्तल लेंस में आमतौर पर उच्च ध्यान केंद्रित करने की शक्ति और दो घुमावदार अपवर्तक सतहों के कारण गोलाकार विपथन जैसे उच्च ऑप्टिकल विपथन होते हैं।

- एक प्लेनो-उत्तल लेंस में आमतौर पर कम विपथन होता है क्योंकि केवल उत्तल सतह प्रकाश को अपवर्तित करती है। सपाट सतह अतिरिक्त विपथन में योगदान नहीं करती है।



4. अनुप्रयोग:

- एक उत्तल लेंस का उपयोग आमतौर पर तब किया जाता है जब एक छोटे लेंस में उच्च ध्यान केंद्रित करने की शक्ति की आवश्यकता होती है, जैसे कि आवर्धक चश्मा, सूक्ष्मदर्शी उद्देश्य, दूरबीन, आदि। लेंस डिजाइन का उपयोग करके विपथन को ठीक किया जाता है।

- एक प्लेनो-उत्तल लेंस का उपयोग अक्सर तब किया जाता है जब एक प्राथमिक फ़ोकसिंग लेंस की आवश्यकता होती है जिसमें मध्यम विपथन होते हैं, जैसे कि कोलिमेटर, कंडेनसर और बुनियादी इमेजिंग सिस्टम में। सपाट सतह भी अन्य ऑप्टिकल घटकों के लिए आसान लगाव की अनुमति देती है।



मुख्य अंतर यह है कि एक प्लानो-उत्तल लेंस में एक मानक उत्तल लेंस की तुलना में कम ध्यान केंद्रित करने की शक्ति, कम विपथन और ऑप्टिकल सिस्टम में आसान एकीकरण होता है। लेकिन एक उत्तल लेंस छोटे लेंस आकार में उच्च फोकसिंग ऊर्जा प्राप्त कर सकता है जो कुछ उच्च आवर्धन अनुप्रयोगों के लिए आवश्यक है।
