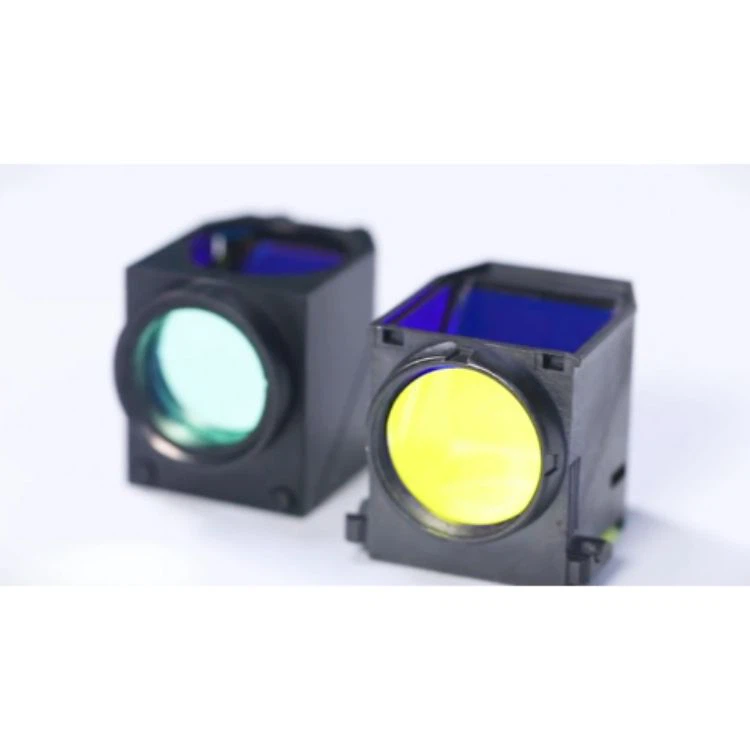

इमेजिंग अनुप्रयोगों के लिए डाइक्रोइक फ़िल्टर क्यूब

डाइक्रोइक फ़िल्टर क्यूब्स बहु-घटक ऑप्टिकल उपकरण हैं जिनका उपयोग माइक्रोस्कोपी और अन्य सटीक इमेजिंग अनुप्रयोगों में प्रकाश को चुनिंदा रूप से फ़िल्टर करने के लिए किया जाता है। वे एक कॉम्पैक्ट, मॉड्यूलर रूप में डाइक्रोइक, उत्तेजना और उत्सर्जन फिल्टर के उद्देश्य-निर्मित संयोजन के माध्यम से सूक्ष्म प्रणालियों के भीतर लचीले, सटीक वर्णक्रमीय फ़िल्टरिंग और इमेजिंग को सक्षम करते हैं। वे प्रतिदीप्ति माइक्रोस्कोपी और अन्य मांग वाले इमेजिंग अनुप्रयोगों के लिए अपरिहार्य उपकरण हैं।



UVWAVETEK माइक्रोस्कोपी के लिए सबसे उन्नत डाइक्रोइक फिल्टर क्यूब्स प्रदान करता है - जो सटीक मल्टी-लेयर कोटिंग्स के माध्यम से उच्च-प्रदर्शन प्रतिदीप्ति इमेजिंग को सशक्त बनाता है। हमारे क्यूब्स सेलुलर संरचनाओं की कल्पना और विश्लेषण करने के लिए अटूट सटीकता के साथ लक्षित वर्णक्रमीय बैंड को अलग करते हैं। अपने प्रयोगों से मेल खाते अनुकूलित कॉन्फ़िगरेशन के साथ परम लचीलेपन का अनुभव करें। डाइक्रोइक फिल्टर महत्वपूर्ण तरंग दैर्ध्य को प्रतिबिंबित/संचारित करते हैं, जबकि विशेष बैंडपास फिल्टर अवांछित क्षेत्रों को हटाते हैं। सावधानीपूर्वक फ़िल्टर डिज़ाइन सिग्नल-टू-शोर अनुपात और वर्णक्रमीय पृथक्करण को बढ़ाता है। आश्चर्यजनक स्पष्टता और गहराई के साथ फ्लोरोसेंट नमूनों को प्रकट करने और उनका अध्ययन करने के लिए हमारे डाइक्रोइक क्यूब्स को माइक्रोस्कोप बुर्ज में डालें। उन हजारों वैज्ञानिकों से जुड़ें जो सूक्ष्म दुनिया को अनलॉक करने के लिए UVWAVETEK की द्विक्रोइक इंजीनियरिंग विशेषज्ञता पर भरोसा करते हैं।



विशेषताएँ

- वर्णक्रमीय पृथक्करण को अनुकूलित करने के लिए तेज, अनुकूलन योग्य कट-ऑन/कटऑफ तरंग दैर्ध्य के साथ सटीक डाइक्रोइक कोटिंग्स

- अत्यधिक सटीक बैंडपास फ़िल्टर (<1nm variance) to isolate narrow spectral regions

- अधिक उत्कृष्ट सिग्नल-टू-शोर अनुपात के लिए उच्च अवरोधक बाहरी ट्रांसमिशन बैंड

- प्रकाश थ्रूपुट को अधिकतम करने के लिए सभी ऑप्टिकल घटकों पर ब्रॉडबैंड एआर कोटिंग

- न्यूनतम नमूना हस्तक्षेप के लिए कम ऑटोफ्लोरेसेंस ग्लास और कठोर एनोडाइज्ड हाउसिंग

- न्यूनतम आंतरिक प्रतिबिंब और सटीक फ़िल्टर संरेखण के साथ निर्बाध क्यूब असेंबली

- लचीले विन्यास के लिए विनिमेय डाइक्रोइक और उत्सर्जन फिल्टर

- सुसंगत इमेजिंग के लिए डाइक्रोइक और उत्सर्जन फिल्टर का चरण मिलान



पैरामीटर

प्रोडक्ट का नाम	डाइक्रोइक फ़िल्टर क्यूब
उत्तेजना रेंज	450-490एनएम या कस्टम
उत्सर्जन रेंज	500-550एनएम या कस्टम
डाइक्रोइक कटऑफ	505 एनएम या कस्टम
ऑप्टिकल घनत्व	OD6 या कस्टम

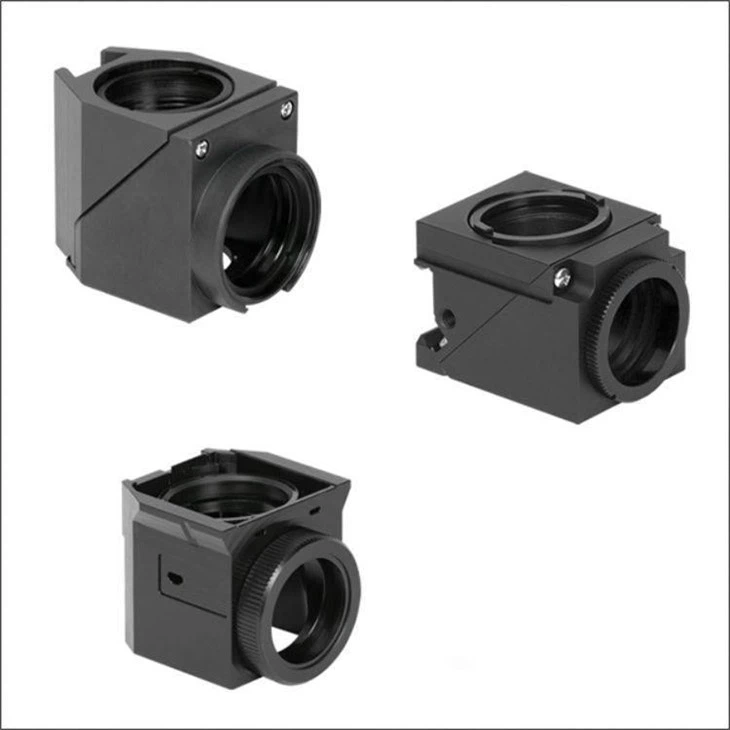

घन आयाम	1" x 1" x 1.5" या कस्टम
फ़िल्टर सबस्ट्रेट्स	BK7, फ़्यूज्ड सिलिका
कोटिंग के प्रकार	पतली फिल्म कोटिंग सामग्री का उपयोग किया गया
तापमान की रेंज	-10 डिग्री से प्लस 60 डिग्री

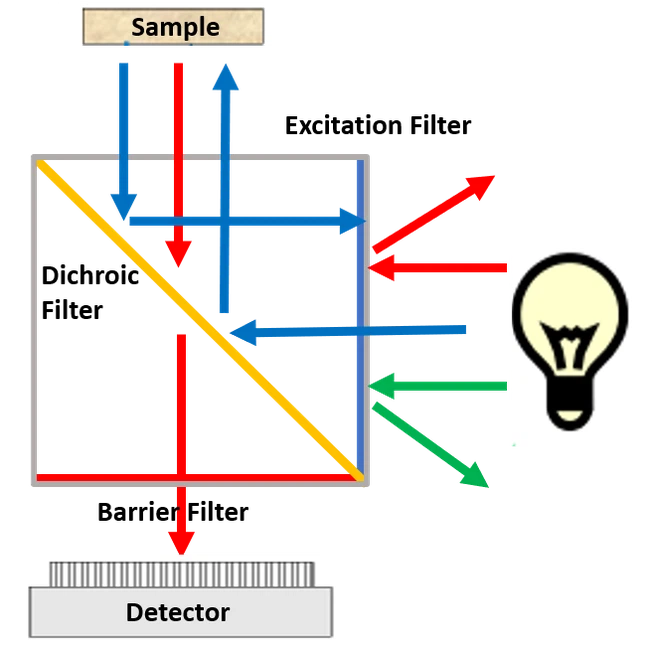

आरेख



अनुप्रयोग

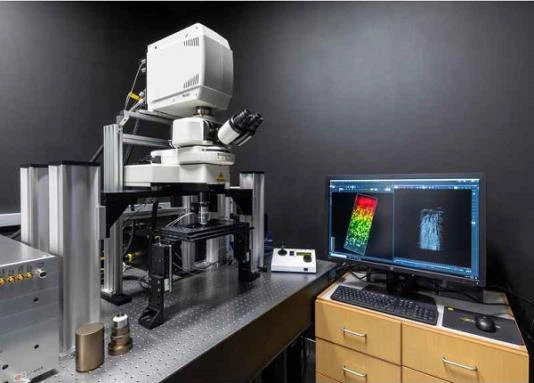

फ्लोरोसेंट नमूनों के उत्तेजना और उत्सर्जन के लिए प्रकाश की विशिष्ट तरंग दैर्ध्य को अलग करने और संचारित करने के लिए फ्लोरोसेंस माइक्रोस्कोपी में डाइक्रोइक फिल्टर क्यूब्स का व्यापक रूप से उपयोग किया जाता है। यह वर्णक्रमीय फ़िल्टरिंग क्षमता कोशिकाओं और ऊतकों के भीतर फ्लोरोसेंटली लेबल वाले अणुओं और संरचनाओं के दृश्य, सह-स्थानीयकरण, गतिशीलता और मात्रात्मक विश्लेषण को सक्षम बनाती है। प्रमुख अनुप्रयोगों में शामिल हैं:

- प्रोटीन अभिव्यक्ति, स्थानीयकरण और अंतःक्रियाओं का अध्ययन करने के लिए जीएफपी और रासायनिक फ्लोरोफोरस जैसे फ्लोरोसेंट प्रोटीन का उपयोग करके स्थिर और जीवित कोशिकाओं की प्रतिदीप्ति इमेजिंग।

- सह-स्थानीयकरण की जांच करने और एफआरईटी जैसे इंटरैक्शन की जांच करने के लिए एक साथ विभिन्न जांचों की बहुरंगा प्रतिदीप्ति इमेजिंग।

- कन्फोकल लेजर स्कैनिंग माइक्रोस्कोपी नमूने से उत्तेजना और उत्सर्जन प्रकाश का वर्णक्रमीय पृथक्करण प्रदान करने के लिए डाइक्रोइक फिल्टर पर निर्भर करती है।

- टीआईआरएफ माइक्रोस्कोपी वाष्पशील तरंग रोशनी के लिए उत्तेजना कोणों और तरंग दैर्ध्य को चुनिंदा रूप से फ़िल्टर करने के लिए डाइक्रोइक का उपयोग करती है।

- एकल-अणु प्रतिदीप्ति इमेजिंग और स्पेक्ट्रोस्कोपी अनुकूलित डाइक्रोइक क्यूब्स की बढ़ी हुई वर्णक्रमीय शुद्धता और अस्वीकृति का उपयोग करते हैं।

- फ्लोरोफोर फोटोब्लीचिंग, फोटोस्विचिंग और सक्रियण परख विशिष्ट तरंग दैर्ध्य पर डाइक्रोइक-फ़िल्टर रोशनी पर निर्भर करते हैं।

- मल्टीफोटोन प्रतिदीप्ति माइक्रोस्कोपी को अल्ट्राफास्ट ट्यूनेबल लेजर के साथ जोड़ा गया है जो मिलान किए गए डाइक्रोइक फिल्टर का उपयोग करता है।



प्रतिदीप्ति सूक्ष्मदर्शी में फिल्टर क्यूब क्या करता है?

प्रतिदीप्ति माइक्रोस्कोप कोशिकाओं और ऊतकों के भीतर संरचनाओं और प्रक्रियाओं को देखने के लिए एक शक्तिशाली उपकरण है, लेकिन यह इमेजिंग फिल्टर क्यूब के भीतर विशेष प्रकाशिकी पर निर्भर करती है। माइक्रोस्कोप में लगे इस साधारण घन-आकार के घटक में वह जादू है जो प्रतिदीप्ति इमेजिंग को संभव बनाता है।



घन के छायादार आंतरिक भाग के भीतर, एक द्विवर्णी दर्पण कोण पर खड़ा है, जो कुछ रंगों को प्रतिबिंबित करने के लिए तैयार है जबकि दूसरों को गुजरने की अनुमति देता है। सामने एक उत्तेजना फ़िल्टर है जो फ्लोरोसेंट नमूने को उत्तेजित करने के लिए आवश्यक वांछित तरंग दैर्ध्य को छोड़कर सभी को फँसाता है। प्रकाश का चयनित टुकड़ा दर्पण से नीचे और उद्देश्य के माध्यम से प्रतीक्षारत नमूने पर चमकने के लिए प्रतिबिंबित होता है। जब नमूना प्रतिदीप्त होता है, तो लंबी तरंग दैर्ध्य वाली रोशनी वापस घन में चली जाती है। दर्पण इस उत्सर्जन प्रकाश को पारित होने की अनुमति देता है जबकि उत्तेजना प्रकाश फंस जाता है। पीछे की ओर, एक उत्सर्जन फिल्टर अवांछित तरंग दैर्ध्य को अवरुद्ध करते हुए पहरा देता है, ताकि केवल शुद्ध प्रतिदीप्ति उत्सर्जन क्यूब से ऐपिस या कैमरे की ओर बाहर निकले।



नमूने के साथ संपर्क करने वाले प्रकाश की तरंग दैर्ध्य को सटीक रूप से नियंत्रित करके, सरल फ़िल्टर क्यूब माइक्रोस्कोप को चुनिंदा रूप से फ्लोरोसेंट संरचनाओं को उत्तेजित करने और पता लगाने में सक्षम बनाता है, यहां तक ​​कि विभिन्न रंगों को भी एक साथ। क्यूब के भीतर विशेष प्रकाशिकी द्वारा किया गया यह वर्णक्रमीय शुद्धिकरण प्रतिदीप्ति माइक्रोस्कोपी को संभव बनाता है। सफेद प्रकाश रोशनी के सीमित रंगों के तहत क्या नहीं देखा जा सकता है यह देखने के लिए माइक्रोस्कोप फिल्टर क्यूब पर निर्भर करता है। यह अद्वितीय संरचनाओं, गतिशीलता और इंटरैक्शन को सूक्ष्म स्तर पर देखने की अनुमति देता है - फ़िल्टर क्यूब के भीतर छिपे जादू द्वारा संभव बनाई गई अंतर्दृष्टि।
